Solido для подвесного унитаза
discontinued
Номер продукта
38728001
EAN
4005176863417
Цвет
хром
Рейтинг
Produktbeschreibung
- смывной бачок GD 2
- монтажная высота 1,13 м
- для монтажа перед стеной или стеной перегородкой
- самонесущая стальная рама с
порошковым напылением - подготовлена для облицовки
- фиксированные подключения
- быстрая регулировка по высоте
- крепежный материал
- проверено -TUEV
- 2 болта-держателя для унитаза
- крепление для керамики
- для подвесных унитазов с опорной поверхностью менее 205 мм
требуется длополнительный аксессуар 38 779 000 - расстояние между болтами 180/230 мм
- выходной патрубок для унитаза Ø 90 мм
- регулировка глубины монтажа
- редуктор Ø 90/110 мм
- впускной и смывной гарнитуры
- смывной бачок GD 2, 6 - 9 л
- прерывание смыва (старт/стоп)
- Подключение воды слева, справа и сзади
- Арматурная группа I
- с изоляцией от конденсационной влаги
- подключение воды DN 15
- укороченная ревизионная шахта с защитным кожухом для вертикального монтажа
- с принадлежностями для монтажа перед стеной
- с накладной панелью Surf
- вертикальный монтаж
- 156 x 197 мм
- хром
- из ABS
- GROHE StarLight хромированная поверхность
- 2 настенных угла с крепежным материалом
Техническая информация
CAD данные

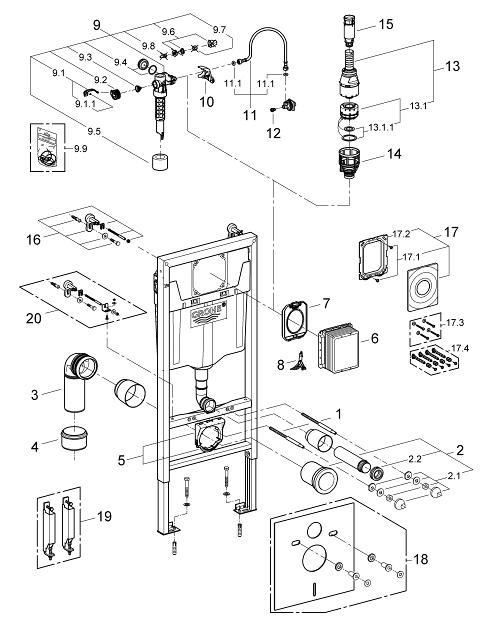

Spare Parts
| Pos.-Nr. | Prod. description | Order-nr. |
|---|---|---|
| * Optional accessories | ||
| 1 | Резьбовые болты 2 шт. для UNISET | 4276400M |
| 2 |
Впускной и смывной гарнитуры для унитаза |
37311K00 |
| 2.1 | Крепёж | 43511SH0 |
| 2.2 | Cоединение | 37119000 |
| 3 | PP-смывная дуга DN 90 | 42327000 |
| 4 | 4" адаптер патрубка | 42242000 |
| 5 | Фиксаторы | 42243000 |
| 6 | Ревизионная камера | 66791000 |
| 7 | Защитная панель | 42231000 |
| 8 | Рычаг управления | 42674000 |
| 9 | Наполнительный клапан | 37095000 |
| 9.1 | Рычаг | 43734000 |
| 9.1.1 | Уплотнение | 4377000M |
| 9.2 | Вентильная головка | 43536000 |
| 9.3 | Мембрана | 4375800M |
| 9.4 | Колпак винта | 43735000 |
| 9.5 | Вентильный поплавок 5 шт. | 4379100M |
| 9.6 |
Декоративная заглушка и колпачок розетки |
37125000 |
| 9.7 | Резьбовое соединение | 43258000 |
| 9.8 | Дроссель | 42356000 |
| 9.9 | Комплект уплотнений | 43722000* |
| 10 | Держатель длясмесителей GROHE встроенного монтажа | 42246000 |
| 11 | Шланг подключения | 42233000 |
| 11.1 | O-кольцо | 0319100M |
| 12 | Вентиль | 42385000 |
| 13 | Servo Смывной клапан | 42690000 |
| 13.1 | сливной поршень | 43544000 |
| 13.1.1 | Уплотнение | 43808000 |
| 14 | Cедло клапана | 42691000 |
| 15 | Удлинение | 42689000 |
| 16 | Rapid SL Настенный уголок | 3855800M |
| 17 | Накладная панель | 37063000 |
| 17.1 | Винт | 6636200M |
| 17.2 | Крепежная рама | 43207000 |
| 17.3 | Крепежный набор | 4308500M* |
| 17.4 | Крепежный набор | 4215800M* |
| 18 | Звукоизоляционный комплект | 37131000* |
| 19 | Аксессуары | 38779000* |
| 20 | Rapid SL монтажный уголок | 38733000* |
